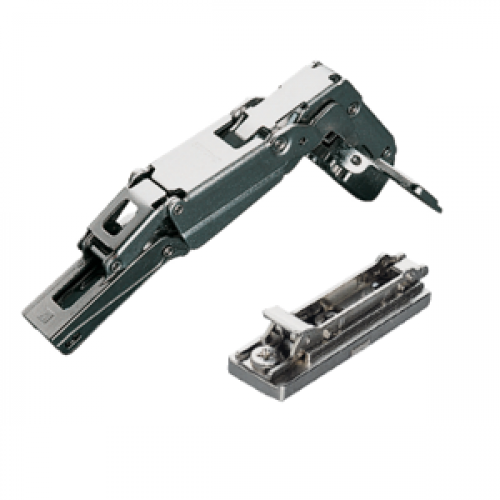

Combo Bisagra Metalla 510 Push A/SM 165° Parche + Base Recta

• Campo de aplicación: Para apertura basculante, para armarios con cajones interiores o bandejas extensibles
• Función: Con mecanismo de apertura automática (Push)
• Número de modelo:
• Versión con bisagra oculta: superposición completa
• Tipo de manivela: manivela alta
• Para material de puerta: Madera
• Mecanizado de puerta para el montaje: con perforación de copa
• Material del producto: Copa: Aleación de zinc, Brazo de bisagra: Acero
• Color/acabado: niquelado
• Ángulo de apertura: 165°
• Profundidad de perforación de la copa: 11,00 mm
• Ø perforación copa: 35,00 mm
• Fijación de copa: para fijación con tornillos
• Facilidad de ajuste: Ajuste lateral -1,5 – 4,5 mm, Ajuste de altura ±2 mm, Ajuste de profundidad con placas de montaje Metalla 510 A +2,8 mm, con placas de montaje Metalla 510 SM de -0,5 a +2,8 mm
• Instalación: Puerta sobre mueble con sistema deslizante A o sistema de fijación rápida SM
• Referencia de pedido: Patrón de perforación 45/9,5 disponible bajo pedido.
