Bisagra Häfele Metalla 510 A/SM 94° para esquinas ciegas pequeñas

• Área de aplicación: para esquinas ciegas pequeñas
• Función: Con resorte de cierre automático, sin mecanismo de cierre suave

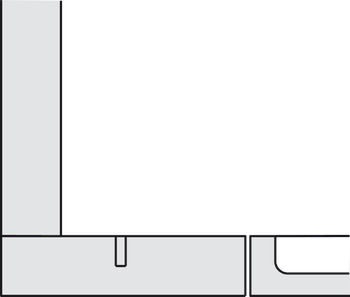

• Versión de bisagra oculta: aplicación de esquina ciega
• Tipo de manivela: aplicación de esquina ciega
• Para el material de la puerta: madera
• Procesamiento de la puerta para el montaje: con perforación de copa
• Material del producto: Copa: Acero, Brazo de bisagra: Aleación de zinc
• Color/acabado: niquelado
• Ángulo de apertura: 94°
• Profundidad de perforación de la copa: 11 mm
• Perforación de copa Ø: 35 mm
• Fijación de copa: para fijación de tornillo
• Patrón de perforación: 48/6
• Facilidad de ajuste: Ajuste lateral <4.5 mm, Ajuste de altura ±2 mm, ajuste de profundidad con placas de montaje Metalla 510 A +2.8 mm, con placas de montaje Metalla 510 SM de -0.5/+2.8 mm
• Instalación: Puerta en armario con sistema deslizante A o sistema de fijación rápida SM
• Referencia del pedido: Solo apto con placa de montaje 329.88.609
