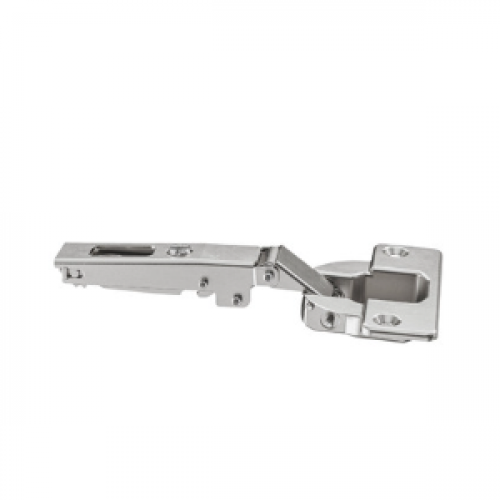

Bisagra 510 A/SM 94° Parche, Puerta espesor hasta 40mm

• Ámbito de aplicación: para puertas gruesas y puertas perfiladas de hasta 40 mm
• Versión con bisagra oculta: superposición completa
• Tipo de manivela: Recta
• Para material de puerta: Madera
• Mecanizado de puerta para el montaje: con perforación de copa
• Material del producto: acero
• Color/acabado: niquelado
• Ángulo de apertura: 94°

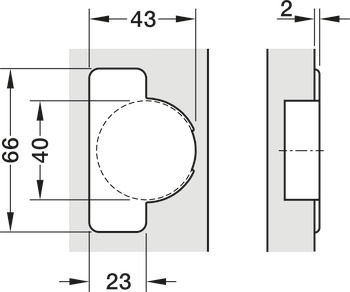

• Ø perforación copa: 40 mm
• Patrón de perforación: 52/7,5
• Posibilidad de ajuste: ajuste lateral -1,5/+4,5 mm, ajuste de altura ±2 mm, ajuste de profundidad con placas de montaje Metalla 510 A +2,8 mm, con placas de montaje de fijación rápida Metalla 510 SM de -0,5/+2,8 mm
• Instalación: puerta en armario para deslizar con placas de montaje Metalla 510 A o sistema de fijación rápida con placas de montaje Metalla 510 SM

Documentos:

• CAD data
• Safety notes
• Manufacturer information
• TCH-FF-International2020| Page4.23
